Che cos'è un accoppiamento meccanico per tubi in HDPE? Tipi, selezione e installazione

Che cos'è un accoppiamento meccanico per tubi in HDPE?

Una squadra di manutenzione arriva a una linea d'acqua interrata in HDPE che perde in una trincea bagnata. Non c'è nessuna macchina per l'elettrofusione, nessun generatore e non c'è abbastanza spazio per spostare un pesante impianto di fusione di testa. Nel giro di un'ora, l'equipaggio taglia la sezione danneggiata, inserisce un accoppiamento meccanico, stringe i bulloni e sottopone a prova di pressione il giunto. Questo è il compito principale di un giunto meccanico per tubi in HDPE.

La risposta breve è questa: un giunto meccanico per tubi in HDPE è un dispositivo di collegamento senza fusione che unisce due estremità del tubo mediante serraggio attorno all'esterno del tubo. Utilizza una guarnizione elastomerica, un alloggiamento rigido e un elemento di serraggio meccanico come un anello bullonato, un dado filettato o un segmento di compressione. La superficie del tubo in HDPE non viene fusa e per la saldatura non è necessaria energia elettrica.

Un accoppiamento meccanico non crea una parete monolitica del tubo. Crea invece un giunto meccanico sigillato che trasferisce la pressione attraverso la guarnizione e trasferisce la forza assiale attraverso l'attrito, le filettature o un profilo di bloccaggio positivo. Questa distinzione è importante per i valori di pressione, l'installazione interrata e la manutenzione a lungo termine.

Ciò rende i giunti meccanici preziosi per lavori di riparazione, bypass temporanei, connessioni di transizione e situazioni in cui la saldatura per fusione non è pratica. Non rappresentano sempre la soluzione più economica per una nuova pipeline lunga, ma risolvono una serie diversa di problemi.

I paragrafi seguenti trattano i principali tipi di accoppiamento, considerazioni sulla pressione, procedura di installazione, errori comuni e criteri pratici di selezione basati su ciò che vediamo all'interno della nostra fabbrica di tubi e raccordi in HDPE.

Come funziona un accoppiamento meccanico su tubi in HDPE

Ogni giunto meccanico funziona secondo lo stesso principio di base: la compressione radiale crea una tenuta e il corpo del giunto mantiene allineate le due estremità del tubo. Quando l'installatore stringe un dado o una serie di bulloni, il giunto spinge una o più guarnizioni elastomeriche contro la parete esterna del tubo in HDPE. Poiché l'HDPE è un materiale termoplastico, la superficie del tubo si deforma leggermente sotto compressione, il che aiuta la guarnizione a riempire eventuali irregolarità superficiali.

La resistenza del giunto dipende da tre fattori: l'entità della compressione radiale sulla guarnizione, la capacità dell'alloggiamento di resistere all'espansione sotto pressione e l'entità del vincolo assiale tra le due estremità del tubo.

Una distinzione critica è quella tra limitato e non limitato. Un accoppiamento meccanico vincolato è progettato per resistere alle forze di estrazione causate dalla pressione interna, dalla contrazione termica o dal movimento del terreno. Un giunto non vincolato può mantenere la pressione in una prova breve, ma può scivolare se le forze assiali sono elevate. Per i tubi interrati verificare sempre se il giunto è dotato di meccanismo a presa positiva o se sono necessari blocchi reggispinta.

Poiché il tubo in HDPE si espande e si contrae con le variazioni di temperatura, il design dell'accoppiamento meccanico deve consentire piccoli movimenti assiali oppure l'installazione circostante deve essere limitata. Ciò è particolarmente importante nei tubi fuori terra esposti alla luce solare diretta.

Principali tipologie di giunti meccanici per tubi in HDPE

I giunti meccanici non costituiscono un'unica famiglia di prodotti. Esistono almeno quattro modelli comuni utilizzati sui tubi in HDPE: giunti a manicotto di compressione, collegamenti flangiati, raccordi di transizione filettati e giunti a manica divisa imbullonati. Ciascuno ha logica di installazione, capacità di pressione e comportamento di manutenzione diversi.

Quando selezioni un tipo, inizia con la connessione di cui hai effettivamente bisogno. Se si uniscono due estremità semplici di tubi in HDPE, un giunto con manicotto a compressione è la soluzione più diretta. Se si effettua il collegamento alla flangia di una pompa, utilizzare un adattatore per flangia. Se si effettua il collegamento a un componente metallico filettato, utilizzare un raccordo di transizione filettato.

Accoppiamento meccanico e saldatura per fusione: differenze chiave

La saldatura per fusione crea un giunto monolitico permanente fondendo insieme le molecole di HDPE. Un accoppiamento meccanico crea un giunto separabile premendo un elastomero contro il tubo. La fusione è generalmente la prima scelta per i nuovi gasdotti e condotte interrate. L'accoppiamento meccanico è solitamente la scelta più pratica per riparazioni, lavori di emergenza, transizioni e installazioni in cui le apparecchiature di fusione non possono essere portate sul sito.

Per le tubazioni in cui la fusione è fattibile, rimane il metodo di giunzione più comune perché non si basa su un elastomero che può invecchiare. Ma la fusione presenta dei limiti reali: necessita di energia, superfici pulite o asciutte, operatori addestrati e spazio sufficiente attorno al tubo. Gli accoppiamenti meccanici sono deliberatamente progettati per le situazioni in cui tali condizioni non esistono.

Vale la pena confrontare i metodi di fusione stessi prima di scegliere un programma di saldatura completo. Il nostro Confronto tra fusione dell'alveolo e fusione di testa spiega dove si inserisce ogni processo in un progetto di pipeline reale.

Dove gli accoppiamenti meccanici sono la scelta preferita

Gli accoppiamenti meccanici non sostituiscono tutte le saldature per fusione. Costituiscono la soluzione preferita in una serie specifica di condizioni: riparazione di emergenza, bypass temporaneo, transizione di materiali misti, installazione in spazi ristretti e collegamenti ad apparecchiature flangiate.

Gli accoppiamenti meccanici sono comuni nell'approvvigionamento idrico municipale, nelle reti di irrigazione, nelle linee di liquami minerari, nelle tubazioni di processi industriali e nelle applicazioni marine. I servizi di costruzione utilizzano anche tipi di giunti meccanici per sistemi di drenaggio e sifone in HDPE, soprattutto dove l'accesso per la saldatura per fusione è limitato.

Valori di pressione e limiti tecnici

I giunti meccanici correttamente selezionati possono sopportare la stessa classe di pressione nominale del tubo HDPE stesso. Il limite pratico non è solo la tenuta, ma anche la resistenza del raccordo allo sfilamento assiale e al movimento del tubo legato alla temperatura.

L'SDR del tubo influenza il diametro esterno per una determinata dimensione nominale, ma, cosa ancora più importante, influisce sulla rigidità della parete e sulla quantità di compressione radiale che il tubo può accettare. Un giunto progettato per SDR 11 può adattarsi anche a SDR 17 perché il diametro esterno è lo stesso, ma il campo di compressione della guarnizione e il comportamento di presa sono diversi. Controllare sempre l'intervallo di spessore della parete indicato sull'etichetta del giunto.

La valutazione della pressione da sola non indica se l'accoppiamento è bloccato. Un giunto meccanico non vincolato può mantenere la pressione in un test statico ma fallire quando il tubo si contrae a causa del freddo o quando il movimento del terreno separa il giunto. Per le tubazioni interrate, utilizzare un giunto vincolato, un sistema di ancoraggio esterno o un blocco reggispinta.

La temperatura modifica anche il comportamento a lungo termine dell'HDPE. A temperature di esercizio più elevate, la pressione di esercizio consentita diminuisce. Quando il sistema funzionerà a temperature superiori a 20°C, selezionare una parete del tubo più spessa e verificare che il materiale della guarnizione nell'accoppiamento meccanico sia adatto alla temperatura del fluido. Le guarnizioni in EPDM sono comuni per l'acqua, ma incompatibili con gli idrocarburi e alcuni prodotti chimici.

Prodotti Filettati e a Compressione per Connessioni Meccaniche

Nel nostro programma di produzione, le due famiglie di connessioni meccaniche più rilevanti sono i raccordi filettati in HDPE e i raccordi a compressione in PE/PP. Questi sono complementari: i raccordi filettati vengono utilizzati quando il punto di connessione ha una filettatura BSP o NPT, mentre i raccordi a compressione vengono utilizzati quando il giunto necessita di una semplice connessione a presa senza calore.

In qualità di produttori di tubi e raccordi, lavoriamo o stampiamo le filettature direttamente nel corpo PE100. Ciò evita di mescolare un inserto metallico separato nella sezione bagnata, mantiene il raccordo più leggero e offre all'installatore una geometria della filettatura pulita per la tenuta. I raccordi a compressione della gamma PE/PP funzionano con un principio meccanico simile: l'inserto viene posizionato nell'estremità del tubo, un tappo viene serrato e un O-ring o una guarnizione si comprime sulla parete del tubo.

Entrambe le famiglie di prodotti risolvono reali problemi di installazione. Un appaltatore che collega una linea in polietilene a una pompa in acciaio inossidabile può utilizzare un adattatore con filettatura maschio sul lato HDPE e una flangia o un raccordo filettato standard sul lato dell'apparecchiatura. Una squadra di manutenzione che ripara una linea idrica a bassa pressione senza apparecchiature di fusione può utilizzare un raccordo a compressione PE/PP e completare il lavoro in pochi minuti.

Adattatore con filettatura maschio in HDPE per collegamenti di tubi resistenti alla corrosione Questo adattatore collega i tubi in HDPE alle apparecchiature metalliche filettate, offrendo resistenza chimica e tenuta a prova di perdite. Il suo design leggero semplifica l'installazione, rendendolo ideale per sistemi con materiali misti. Visualizza il prodotto →

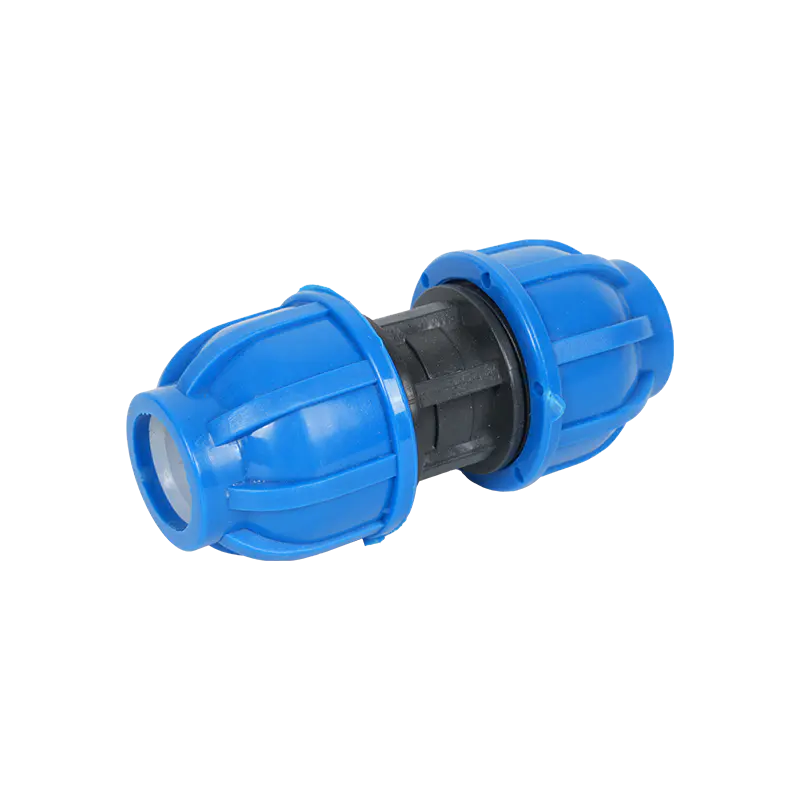

Bussola a compressione PE/PP per la giunzione di tubi senza attrezzi Questa presa unisce tubi dello stesso diametro senza saldatura o fusione a caldo, utilizzando un meccanismo di compressione per un'aderenza sicura e a prova di perdite. Adatto per applicazioni con acqua, gas e irrigazione in cui è importante una riparazione rapida. Visualizza il prodotto →

Procedura di installazione passo passo per i giunti meccanici

L'installazione del giunto meccanico più veloce non riesce comunque se la preparazione del tubo è inadeguata. Poiché una tenuta meccanica dipende dalla compressione contro la superficie esterna, l'estremità del tubo deve essere tagliata in modo netto, smussata, pulita e inserita alla profondità corretta.

1. Confermare il diametro esterno del tubo, lo spessore della parete e l'SDR prima di selezionare il giunto. Non dare per scontato che la dimensione nominale sia sufficiente.
2. Tagliare il tubo in HDPE a squadra utilizzando un tagliatubi, una sega a mano con una scatola per mitra o un tagliatubi a ruota. Evitare un taglio a spirale approssimativo che danneggerebbe la guarnizione.
3. Smussare o sbavare il bordo esterno dell'estremità del tubo. Uno smusso compreso tra 15 e 30 gradi aiuta il tubo a scivolare nella guarnizione senza farlo rotolare fuori posizione.
4. Pulire la superficie esterna del tubo. Rimuovere fango, grasso, scaglie di PE sciolte e umidità superficiale dall'area che entrerà in contatto con la guarnizione.
5. Controllare la marcatura della profondità di inserimento sul corpo del giunto. Se non è presente alcun segno, posizionare le due estremità del tubo una accanto all'altra e misurare la profondità prima del montaggio.
6. Smontare il giunto quanto basta per far scorrere l'alloggiamento, gli anelli di compressione e le guarnizioni sul tubo nell'ordine corretto.
7. Inserire la prima estremità del tubo fino in fondo, quindi inserire la seconda estremità del tubo finché entrambe non saranno posizionate correttamente all'interno del manicotto.
8. Stringere manualmente i bulloni o i dadi in modo uniforme, quindi utilizzare una chiave dinamometrica per serrarli secondo uno schema incrociato. Non stringere mai completamente un lato prima dell'altro.
9. Controllare che il tubo rimanga nello stesso allineamento e che lo spazio tra le estremità del tubo sia uniforme. Uno spazio unilaterale può ridurre le prestazioni di tenuta.
10. Effettuare una prova di pressione lentamente sul giunto, seguendo la pressione di esercizio del sistema. Controllare l'accoppiamento per eventuali perdite durante il mantenimento della pressione iniziale e di nuovo dopo la stabilizzazione termica.

Se il giunto utilizza una specifica di coppia, seguirla. Un serraggio eccessivo può schiacciare la parete del tubo in PE o far fuoriuscire la guarnizione in una posizione errata. Un serraggio insufficiente lascia la tenuta impreparata alla pressione di servizio. Una chiave dinamometrica è un piccolo investimento rispetto al costo necessario per scavare un giunto sepolto.

Errori comuni e rischi di approvvigionamento

La maggior parte dei guasti meccanici dell'accoppiamento sui tubi in HDPE non sono causati da una cattiva progettazione dell'accoppiamento. Derivano da un dimensionamento errato, da una scarsa preparazione della superficie, da un serraggio non uniforme o dall'utilizzo di un accoppiamento non vincolato su una tubazione che necessita di vincolo assiale. Questi problemi sono evitabili quando l'installatore tratta un giunto meccanico come un assieme di precisione piuttosto che come un morsetto.

Quando si acquistano giunti meccanici da un produttore, richiedere l'esatto intervallo di spessori delle pareti, le specifiche di coppia, il composto della guarnizione e il certificato di prova della pressione. Un fornitore che non sa rispondere a queste quattro domande non fornisce informazioni sufficienti per un'installazione sicura.

Lista di controllo per la selezione dell'accoppiamento meccanico per tubi in HDPE

Una breve lista di controllo aiuta i team di ingegneri a confrontare le offerte senza fare affidamento su nomi di marchi o descrizioni vaghe. Si dovrebbe rispondere alle stesse domande per ogni giunto meccanico prima che venga approvato per un progetto.

• Diametro esterno del tubo e spessore della parete: Abbina il giunto alla dimensione esatta del tubo in PE, non solo al DN.
• Classe di pressione: Confermare che la pressione nominale del giunto sia uguale o superiore alla pressione di esercizio richiesta alla temperatura di esercizio effettiva.
• Resistenza al carico finale: Determinare se l'accoppiamento è vincolato e se è ancora necessario il blocco della spinta.
• Compatibilità guarnizioni: Verificare che l'elastomero sia compatibile con il fluido, la temperatura e l'esposizione chimica.
• Spazio per il montaggio: Verificare che il personale possa raggiungere i bulloni o i dadi e utilizzare una chiave dinamometrica attorno al tubo installato.
• Ispezione e test: Confermare che la marcatura del giunto, i registri dei test e la documentazione di installazione siano forniti con ciascun lotto.
